ASCO 353系列脉冲除尘阀1.5
发布时间:2006-11-2
产品编号:
产品规格:
产品价格:
产品简述:

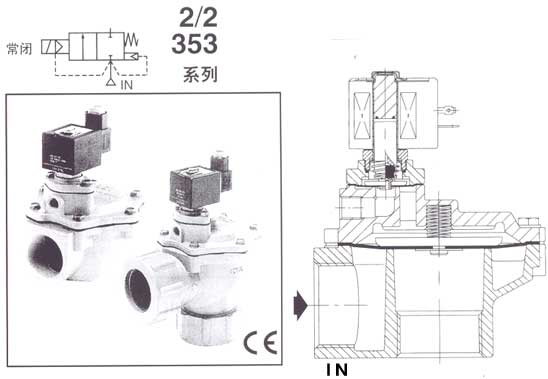

ASCO 353系列脉冲除尘阀 G 1.5"~3"
详细信息
双级,内置先导式
螺纹连接1.5”~3”
或旋压接头连接ø1.5"
特点
l 脉冲膜片阀专为除尘设备的应用而设计,具有高流量,长寿命和快速开/关切换的特点,从而保证可靠,经济的工作。
l 高流量,角形阀体,无弹簧结构,以及特殊的隔膜组件给了除尘设备应用所需的独特的操作特点。
l 集成旋压接头设计,便于安装。无需螺纹连接管。
l 高品质膜片,耐磨,长寿命(即使在相当恶劣的条件下工作)
l 内置式消音器,低噪单,避免外来杂质进入阀体。
l 电磁阀符合国际标准。
概述
最大允许压力 0.35-8.5bar[1 bar = 100KPa]
环境温度范围 -20~85℃
介质
温度范围
膜片材料
空气
-20~+85℃
CR(chloroprene/neoprene)
结构
阀体 铝
阀芯套管 不锈钢
阀芯和嵌螺母 不锈钢
弹簧 不锈钢
密封件、阀盘 NBR
膜片
CR
屏蔽线圈 铜
线圈绝缘等级 F
接插件 扁平插头型(Pg11P)
接插件规范 ISO4400
电气安全标准 IEC335
电气特性
标准电压 DC(=):24V
(可以按需提供其它电压等级和60Hz) AC(~):24V-115V-230V/50Hz
线圈
类型
额定功率
环境温度范围
防护等级
启动
~
维持
~
热/冷
=
(VA)
(VA)
(W)
(W)
CMXX-FT
CMXX-FF
55
-
23
-
10.5
-
9/11.2
14/19.7
-20~+85℃
IP65(模压)
规格
管径
通径
流量系数
工作压差
线圈类型
型号
可选
最小
最大
FPM(2)
EPDM
CR
PTFE
空气
(mm)
(m3/h)
(l/min)
~
=
~
=(1)
G-螺纹连接
1.5
52
46
768
0.35
8.5
8.5
CMXX-FT
CMXX-FF
SC G353A047
V
2
66
77
1290
0.35
8.5
8.5
CMXX-FT
CMXX-FF
SC G353A050
V
2.5
66
92
1540
0.35
8.5
8.5
CMXX-FT
CMXX-FF
SC G353A051
V
3
75
170
2833
1.0
6
6
CMXX-FT
CMXX-FF
SC G353A.060(1)
V
Ø-旋压接头连接
1.5
52
43
717
0.35
8.5
8.5
CMXX-FT
CMXX-FF
SC G353A065
V
(1) 外螺纹(公螺纹)连接,G3
(2) 不能用于旋压接头结构。
灰色区内的型号能快速供货
可选项
l 防水外壳,嵌入式线圈带螺纹接头,PG13.5电线封接头符合CEE10标准(IP67)。
l 防爆外壳,危险区域符合“CENELEC”和国家标准。
l 防爆和防水外壳,符合“NEMA”标准。
l 可软管连接(仅为3”)。
l 符合“UL”标准。
l 插头带可视指示器和/或抗电涌浪插头
l 电子式时间继电器。
l 可提供FPM隔膜和密封膜。用适当的可选项后缀字符标识。
安装
l 可任何位置安装,不影响操作。

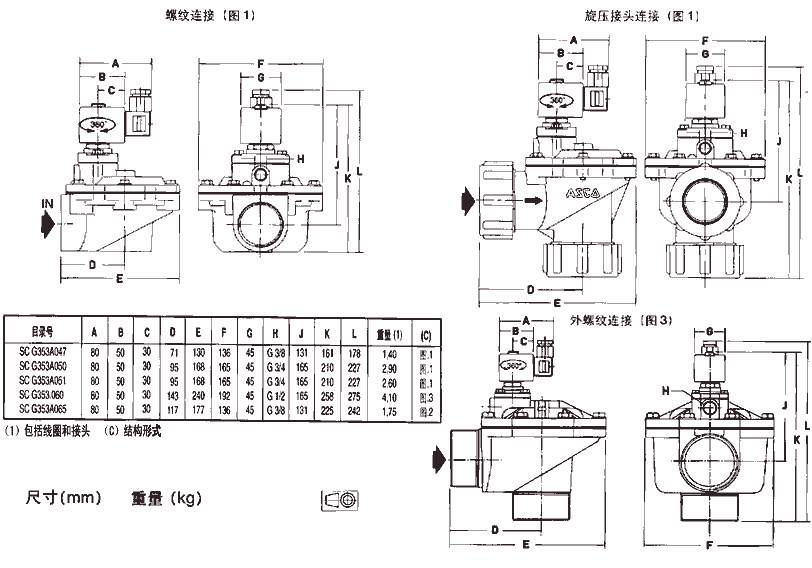

l 管接口标识:G=螺纹连接(符合ISO228/1)或旋压接头连接。
l 旋压接头的密封是依靠将O型密封圈压紧到气管上来实现。
l 当使用旋压龙头时,由于密封部分为橡胶垫,可允许有轻微的偏差。
l 其它管螺纹可按需提供。
l 可提供备件包和线圈更换件。
